高速鐵路動車組車輛

所屬分類：高鐵車輛系列
點擊次數：
發布日期：2022/10/25
在線詢價

詳細介紹

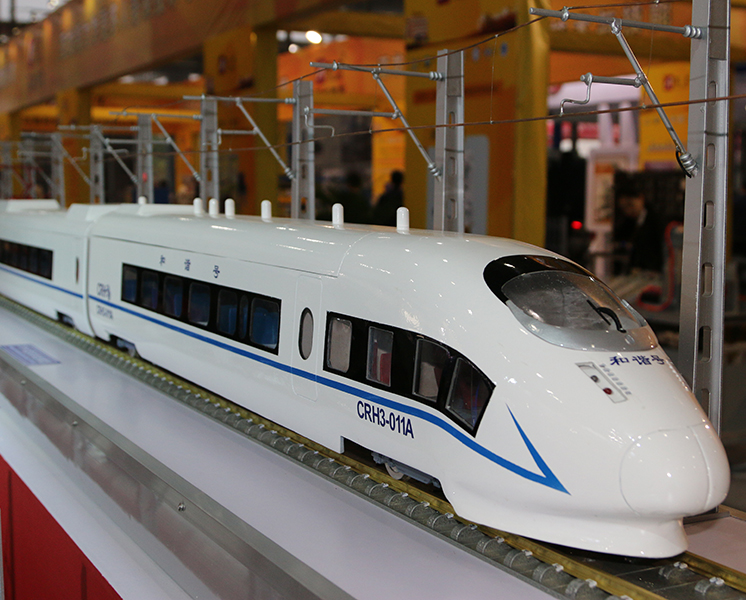

一、動車組車輛模型

設備顏色：與實物一致。
設備配置：配備軌道底板；動車組前后電動運行，裝有LED頭燈、標志燈、駕駛室內燈光齊全，透明車窗，車廂內部坐席、行李架等內裝設備均能清楚的呈現；車頂能拆裝，可通過俯視看到車內布置情況；全車色澤及內飾應與實際車輛一致，車體材料應具有一定的強度。配8米長的軌道，并配接觸網和受電弓，上電后可在軌道上往復運動。另配工作臺。
功能：
1.能夠識別CRH動車組的一般組成部件；
2.能演繹動車組移動，清晰顯示內部結構，外形逼真；
3.能拆卸，檢修及安裝其主要零部件。
4.能演繹動車組移動，清晰顯示內部結構（包括駕駛臺、座椅），外形逼真。

CRH2型動車組車輛模型


CRH380型動車組車輛模型

二、CHR2動車組密接式車鉤緩沖裝置

產品簡介：全立體模型。采用全透明有機玻璃制作，能看到內部結構及連接，能顯示氣動部分，能進行連掛和分解演示，可以進行拆裝演示。
規格尺寸：仿真模型1:2制作，尺寸為長1600mm×寬600mm×高580mm
配置：配備按照模型實際尺寸制作的雙面板底座，并合理制作柜門，底部安裝制動萬向輪，錘紋油漆噴塑處理。

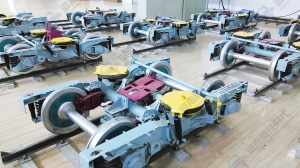

三、CHR2型拖車轉向架

產品簡介：全立體模型。包括構架組成，輪對軸箱定位裝置，中央空氣彈簧懸掛系統，軸盤制動裝置，二系橫向減震器，軸箱垂向減震器，輪對，空氣彈簧，轉臂定位裝置等，可以自由拆裝。
規格尺寸：仿真模型1:2制作，尺寸為長1750mm×寬1650mm×高580mm
配置：配備按照模型實際尺寸制作的雙面板底座，并合理制作柜門，底部安裝制動萬向輪，錘紋油漆噴塑處理。

4、CHR2型動車轉向架

產品簡介：全立體模型。包括構架組成，輪對軸箱定位裝置，中央空氣彈簧懸掛系統，軸盤制動裝置，二系橫向減震器，軸箱垂向減震器，輪對，空氣彈簧，轉臂定位裝置等，可以自由拆裝。
材質：采用鋁合金、玻璃鋼、高強度PVC材料制作，仿真空氣彈簧，進口汽車油漆噴塑，專供職工練功拆裝，牢固耐用。
規格尺寸：仿真模型1:2制作，尺寸為長1750mm×寬1650mm×高580mm
配置：配備按照模型實際尺寸制作的雙面板底座，并合理制作柜門，底部安裝制動萬向輪，錘紋油漆噴塑處理。

5、CRH3動車轉向架

6、動車組可拆裝型受電弓模型

材質：全部采用高強度純鋼制作。
要求：氣動演示受電弓升弓（電磁閥得電，壓縮空氣經過電磁閥、單向節流閥A、調壓閥、單向節流閥2到氣缸、通過活塞推桿讓傳動機構帶動受電弓升弓）與降弓（電磁閥失電，受電弓由于重力作用下降，壓縮空氣由氣缸經過單向節流閥B、調壓閥、單向節流閥1到電磁閥排向大氣），各零部件均按實物仿真制作，能夠反復拆裝，全部金屬精加工制作?？蓪κ茈姽M行各種裝拆試驗。
規格尺寸：仿真受電弓1：2制作
配置：配備按照模型實際尺寸制作的雙面板底座，并合理制作柜門，上鋪橡膠皮墊，底部安裝制動萬向輪，錘紋油漆噴塑處理。

7、動車制動系統模型

規格：仿真1:2，規格尺寸：4000*1200，立體模型。
功能說明：燈光演示氣路的各個工作狀況，了解動車組行走部的組成結構，能夠模擬制動機制動與緩解工作原理，清晰的顯示整個制動與緩解的過程；
設備組成：包括輪對，制動鉗、增壓缸、壓力開關、空氣軟管、BCU電空轉換閥、雙針壓力表、中繼閥、緊急制動閥、壓力調整閥、控制風缸、制動風缸、止回閥、濾塵器、總風缸、安全閥、干燥裝置、電動空氣壓縮機、空氣管等；零部件可分解、組裝。

8、牽引電機及齒輪傳動裝置

材質：外殼采用高級全透明亞克力材料制作，內部采用彩色亞克力、有機玻璃及鋁合金、銅等高級耐磨合成材料制作。
要求：全立體模型。采用架懸、強迫風冷方式，通過彈性齒型聯軸節連接傳動齒輪。電機額定功率為300kW，額定電壓2000V，額定電流106A，轉差率0.014，重440kg，電氣效率大于94%，機械傳動效率為95%。
規格尺寸：仿真模型1:1制作
配置：外殼透明，內部結構清晰可見；采用高強度材料制造，可拆卸、電控演示。配工作臺。

9、真空斷路器模型

材質：外殼采用高級全透明亞克力材料制作，內部采用彩色亞克力、有機玻璃及鋁合金、銅等高級耐磨合成材料制作。
要求：全立體模型，電動控制機構動作，展現合閘、分閘動作演示狀態。
規格尺寸：BVAC N99仿真模型1:1制作
配置：可實現相關動作演示。配工作臺。
